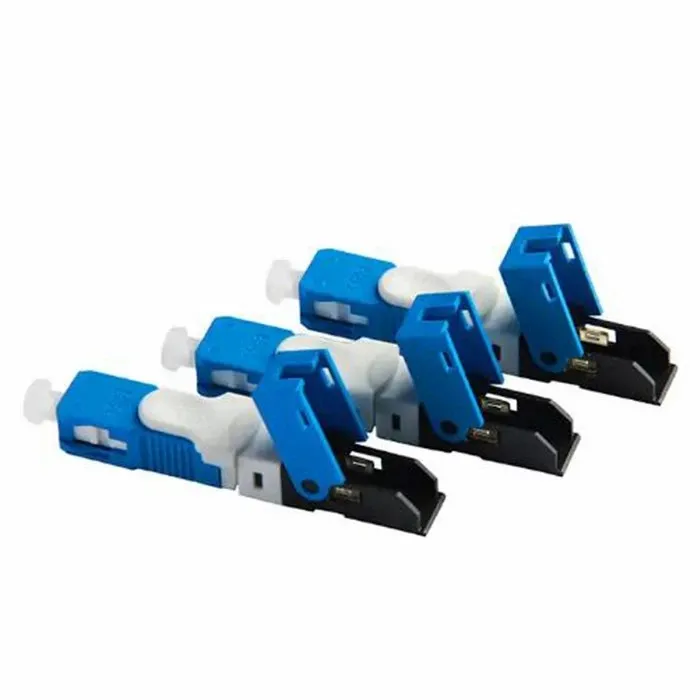

LC、FC、ST、MTRJ、MPO、SC ファイバー高速コネクターは主に受動的デバイスで、2 本のファイバーまたは光ケーブルを接続して連続光パスを形成するために再利用できます。
光ファイバークイックコネクターは、光ファイバーを接続するために使用される重要な部品であり、光ファイバー通信、データセンター、ネットワーク機器などの分野で一般的に使用されています。
FTTx 光ファイバー ネットワークに使用される光ファイバー フィールド コネクタは SC タイプで、標準の SC アダプタと適合させることができます。ピン本体の端面形状により、PC（UPCを含む）とAPCの2種類に分けられます。
光ファイバ高速コネクタは、光ファイバクイックコネクタまたは現場組み立てファイバアクティブコネクタとしても知られ、再利用可能で取り外し可能なパッシブ光デバイスとして機能します。その主な目的は、光ファイバーと光ファイバー機器の間の接続を容易にすることであり、最も一般的に使用される受動光デバイスとなっています。光ファイバ高速コネクタは、取り付け構造に基づいて、機械的接続とホットメルトの 2 つのタイプに分類できます。本体、シェル、テールキャップの 3 つの重要なコンポーネントで構成されます。
光ファイバー高速コネクタの利点
簡単な取り付け
光ファイバー高速コネクタは、特殊なツールやトレーニングを必要とせずに、迅速、簡単、信頼性の高い取り付けができるように設計されています。数分で設置できるため、ダウンタイムが短縮され、コストが最小限に抑えられます。そのため、時間が重要な住宅および商業用途に理想的な選択肢となります。
費用対効果が高い
光ファイバー高速コネクタは、メンテナンスが最小限で済み、高いパフォーマンスを提供するため、FTTH ネットワーキングにとってコスト効率の高いオプションです。お金をかけずに高速インターネットを楽しみたい、予算重視のお客様に最適です。
高性能
光ファイバー高速コネクタは高性能を提供し、信頼性の高い高速接続を保証します。信号損失と干渉を最小限に抑えるように設計されており、データが最大速度で最小限の遅延で送信されることが保証されます。そのため、ビデオ ストリーミングやオンライン ゲームなどの要求の厳しいアプリケーションにとって理想的な選択肢となります。
互換性
機械的接続は、シングルモード光ファイバとマルチモード光ファイバの両方でうまく機能します。
光ファイバー高速コネクタの種類
ルーセント コネクタ (LC)
通常 LC コネクタとして知られるルーセント コネクタは、光ファイバ接続の小型フォーム ファクタ ソリューションとして Lucent Technologies によって開発されました。厚さわずか 1.25 mm の最小のフェルールを備えており、小型フォームファクタのファイバ コネクタ タイプとなっています。そのサイズ、正方形の形状、二重ヘッダーの設計により、狭いスペースにできるだけ多くの接続を詰め込むことが目標となる、人口の多いパッチパネルやキャビネットに最適です。
標準コネクタ (SC)
SC コネクタは日本の電気通信会社 NTT によって開発され、元の名前は「加入者コネクタ」であった可能性がありますが、俗に標準コネクタまたは SC コネクタとして知られています。これらは、2.5 mm フェルールを使用し、所定の位置にラッチするプッシュプル機構を備えた正方形の二重コネクタです。これにより、ST コネクタなどの他のコネクタよりも堅牢になり、ケーブルが引っ張られても信号が中断されません。
STコネクタ
ST コネクタは AT&T によって開発され、世界中の光ファイバー ネットワークで広く採用された最初のファイバー コネクタ タイプの 1 つです。ストレート チップ (ST) 設計には、SC コネクタと同じ 2.5 mm フェルールがあり、ハイブリッド アダプタを使用する場合は、その代替コネクタ タイプと互換的に使用できます。
フェルールコアコネクタ(FC)
FC コネクタは、接続用にステンレス鋼のネジ機構を備えたセラミック フェルールを使用して構築された最初のコネクタであることからそのように呼ばれています。これは、SC 接続や LC 接続など、他のほとんどのファイバ コネクタ タイプのプラスチック ボディとはまったく対照的です。 FC コネクタは、偶発的な取り外しに対してほとんど影響を受けない、より堅牢な接続を提供するように設計されているため、データが中断されないことが保証されます。
多極コネクタ (MPO)
MPO コネクタは、MTP コネクタと互換的に販売されることもありますが、所定の位置にロックするプッシュ/プル ラッチ システムを備えたシンプレックス ファイバ コネクタ タイプです。 MTP は、明確なコネクタ タイプではなく主にブランドの選択ですが、コネクタはより高性能のネットワークを念頭に置いて設計されており、MPO コネクタは要求の低いアプリケーション向けに一般的に販売されています。どちらのファイバ コネクタ タイプもシングル モード ケーブルとマルチモード ケーブルで動作します。シングル モード ケーブルではフェルールがわずかに角度が付いています。ただし、コネクタが単一の長方形内に最大 24 本のガラス ファイバを組み合わせる方法により、高帯域幅マルチモード ケーブルで最もよく使用されます。フェルール。
光ファイバー高速コネクタとメカニカル スプライスの違いは何ですか?
光通信技術の継続的な更新によりFTTHの大規模開発が促進され、光ファイバークイックコネクタ市場の継続的な拡大が促進されました。光ファイバケーブルの配線プロセスでは、光ファイバの接続には一般に 2 つの方法があります。1 つは光ファイバの熱融着で、もう 1 つは高速コネクタを使用した接続です。では、光ファイバー高速コネクタとメカニカル スプライスの違いは何でしょうか?
光ファイバー高速コネクタ:ファストコネクタは、機械的手段により高速光ファイバ接続を実現する光ファイバコネクタです。内部に光ファイバと光ファイバ接続部品を内蔵した既製の光ファイバコネクタヘッドを使用しており、光ファイバの接続や微調整を必要とせずに光ファイバインターフェースに直接挿入して接続できます。クイック コネクタの取り付けと接続のプロセスは比較的簡単かつ迅速で、特別な工具や機器は必要ありません。
メカニカルスプライス (研磨済み光ファイバーコネクタ):メカニカル スプライスは、既製の光ファイバー コネクタを使用し、機械的方法と光学的方法を組み合わせて光ファイバー接続を実現する光ファイバー コネクタでもあります。機械式では通常、光信号伝送の品質と安定性を確保するために、接続前に光ファイバーの接続と微調整が必要です。接続する場合、機械的には、光ファイバーの接続と精密な位置合わせを完了するために、特別な接続装置と光学装置を使用する必要があります。
メカニカルスプライスとファストコネクタの主な違いは、可動プラグがなく、光ファイバを光ファイバまたはピグテール付き光ファイバに接続するときに光リンクノードを直接固定するために使用されることです。接触損失は約 0.1dB-0.2dB です。主に屋内配線や狭いスペースでの配線に使用され、設置がより便利で柔軟になります。
住宅用途
光ファイバー高速コネクタは、住宅やアパートなどの住宅用途に最適です。高速インターネット接続を提供し、居住者は中断されることなくストリーミング、ゲーム、ブラウジングを楽しむことができます。ホーム オフィスにも最適で、リモート ワーカーに信頼性の高い接続を提供します。
商用アプリケーション
光ファイバー高速コネクタは、オフィス、ホテル、病院などの商業用途にも適しています。従業員、ゲスト、患者に高速インターネット接続を提供し、業務のスムーズな運営を保証します。また、ビデオ会議、オンライン トレーニング、遠隔医療アプリケーションにも最適で、重要なアプリケーションに信頼性の高い高速接続を提供します。
産業用途
光ファイバー高速コネクタは、製造施設や倉庫などの産業用途でも使用されています。産業用制御システムに高速接続を提供し、スムーズな動作を保証します。また、CCTV やアクセス制御システムなどのセキュリティ アプリケーションにも最適で、重要なアプリケーションに信頼性の高い高速接続を提供します。
光ファイバーケーブルを準備します。ファイバーストリッピングツールを使用して、光ファイバーケーブルの端から保護コーティングを剥がします。ファイバーを傷つけないように注意してください。
ファイバーをクリーニングします。糸くずの出ないワイプと光ファイバー洗浄液を使用して、露出したファイバーの先端を掃除します。これにより、繊維の表面から汚れや汚染物質が除去されます。
高速コネクタを準備します。高速コネクタのパッケージを開け、コネクタ本体を取り出します。コネクタが清潔で、ほこりや破片がないことを確認してください。
ファイバーをコネクタに挿入します。剥がしたファイバをフェルールの端面に達するまでゆっくりとコネクタに挿入します。ファイバがフェルールの中心穴と位置合わせされていることを確認してください。
ファイバーを固定します。ファストコネクタに付属の圧着工具またはその他の機械的手段を使用して、ファイバを所定の位置に固定します。適切な圧着またはロック機構については、製造元の指示に従ってください。
追加のコネクタに対してこのプロセスを繰り返します
複数の高速コネクタをインストールする必要がある場合は、コネクタごとに上記の手順を繰り返します。
接続をテストする
高速コネクタを光ファイバ リンクのもう一方の端にある対応する嵌合コネクタに接続します。光ファイバーパワーメーターまたは OTDR を使用して、接続の電力損失または反射率を測定します。接続が必要な仕様を満たしていることを確認してください。
接続を検査する
光ファイバー検査顕微鏡または視覚的障害探知装置を使用して、コネクタ端面を検査します。接続品質に影響を与える可能性のある亀裂、汚れ、その他の汚染物質がないことを確認してください。
光ファイバー高速コネクタと光ファイバーアダプターの違い
コネクタ
光ファイバ高速コネクタには、光ファイバと光ファイバ機器の接続を完了する単一のコネクタ タイプ (SC、LC) のみがあります。しかし、光ファイバーアダプターは、FC、SC、ST、LC、MTRJ、MPO、E2000などの異なるインターフェース間の変換を実現できます。
関数
光ファイバー高速コネクタは、光ファイバーとファイバー機器の間の接続プラグであり、光信号の伝送を実現できます。ただし、光ファイバーアダプターは、異なるタイプ、仕様、インターフェースの光ファイバー機器を相互接続し、接続機能を発揮するために使用できます。
外観構造
光ファイバー高速コネクタは通常プラスチックでできており、細長い直方体であり、1 種類の光ファイバー コネクタにのみ適しています。光ファイバーアダプターは金属またはプラスチックでできており、通常は長方形または円筒形です。光ファイバーアダプターの両端は、さまざまなコネクタタイプのジャックとピンに適合するように設計されています。
応用
光ファイバー高速コネクタは、主に光ファイバーと光ファイバー機器の間の物理接続に使用され、ローカル エリア ネットワーク、ワイド エリア ネットワーク、およびデータ センターで一般的に使用されます。光ファイバーアダプターは主に、ファイバー分配ラック、光ファイバースイッチ、その他の機器など、さまざまなタイプ、仕様、またはインターフェイスの光ファイバー機器を接続するために使用されます。
プラグイン可能性
光ファイバー高速コネクタは通常は差し込み可能で、ユーザーは必要に応じて自由に抜き差しできるため、メンテナンスや交換が容易になります。光ファイバーアダプターは通常 1 回限りの取り付けであり、差し込むことはできません。
光ファイバー高速コネクタの取り付け方法
光ファイバーを接続する場合は、その伝送モードとファイバーのコアを考慮することが重要です。信号の劣化や不整合が生じる可能性があるため、異なる伝送モードまたは異なるファイバ コアを持つ光ファイバを一緒に接続しないでください。
使用するコネクタの伝送モード、ファイバ コア、および互換性のあるピン面のタイプが同じであることを確認してください。異なるピン面タイプのコネクタを接続すると、接続品質が低下し、信号損失が発生する可能性があります。
シャーシまたはキャビネットを設計する際は、光ケーブルを敷設するために割り当てられるスペースに注意してください。これにより、自然でスムーズなケーブル レイアウトが保証され、信号パフォーマンスに影響を与える可能性のある直角の遷移が最小限に抑えられます。
建設要件に従い、離れた場所に配置されたケーブル コンポーネント間に適切な量の残りの長さを確保してください。指定されたガイドラインに従って、余ったケーブルを巻き付けます。信号損失や劣化の原因となるため、ケーブルを折り曲げたり束ねたりしないでください。
設置プロセス中にケーブルを結んで固定するときは、適度な締め付けを維持してください。ケーブルの外皮にわずかな変形があり、光ファイバに過度の圧力がかからないようにしてください。ケーブルを過度に束ねたり、絞ったりすると、伝送パフォーマンスに悪影響を及ぼす可能性があります。ケーブルを確実かつ適切に固定するには、ケーブル クリップの使用を検討してください。推奨されるケーブルの使用方法を常に遵守してください。
